EDR脱盐装置

发布日期：2020-08-18浏览次数： 1字号：[ 大中小]

一、技术简介

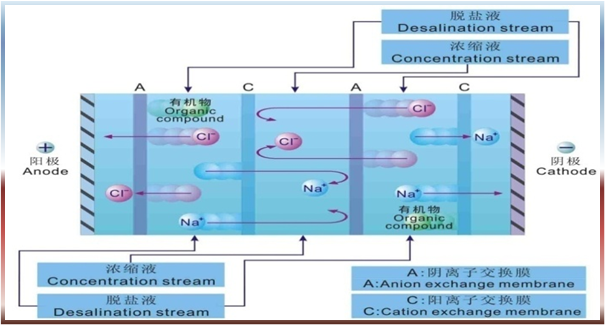

EDR，即频繁倒极电渗析，是一个电化学分离过程，溶液在交替放置的阳离子交换膜和阴离子交换膜之间流过，在外加直流电场作用下，以电位差为驱动力，利用离子交换膜对溶液中离子的选择透过性，使溶液中溶质和溶剂分离的膜过程，从而达到脱盐或浓缩的目的。

我院开发的EDR脱盐装置具有在难溶盐超饱和工况下的运行能力，设备规模、脱盐浓度范围的适应性大，工艺简单、运行成本低、离子交换膜的抗污染性强、进水水质宽泛，可以根据用户处理水量和脱盐率不同， 制定个性化解决方案。



二、技术特点

Ø  EDR智能程序控制器的开发和先进的高频开关电源的应用，有效优化了运行参数并降低了运行能耗；

Ø  EDR在运行过程中频繁变换电极极性, 抑制了在阴极室难溶盐沉淀的产生和 膜堆内极化沉淀的生成，有效解决了EDR膜堆内部结垢的问题；

Ø  先进的在线清洗保运技术与EDR运行方式相结合，有效延长了脱盐系统运行时间，比常规定期拆槽清洗可节约运行维护费60％-70％；

Ø  EDR膜块化设计，具有连续自清洗和组装便捷的特征，优质标准化的配件使    得维护与保养更方便。

三、应用领域

应用于海水淡化、苦咸水脱盐、海水浓缩制盐、高盐废水浓缩与分离、循环冷却排污水深度处理、反渗透浓水脱盐，又可用于精制、提纯化工产品以及污水和放射性废水的处理等。

四、应用案例

在中海石油舟山石化有限公司和榆林炼油厂循环冷却排污水分别建成了20m3/h的 EDR脱盐处理炼化废水回用于循环冷却水示范工程，稳定运行30多月， 脱盐率平均达到77.5%，其中碱度和总硬的去除率达到75-85%，Cl-去除率达到85-90%，同时对COD和氨氮也有一定的出去效果。

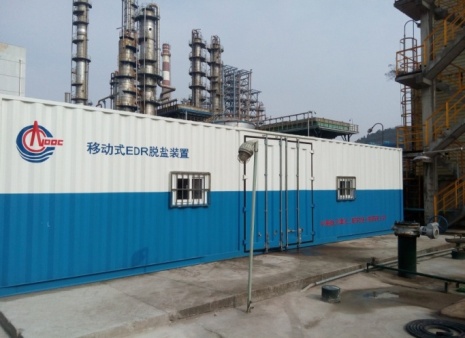

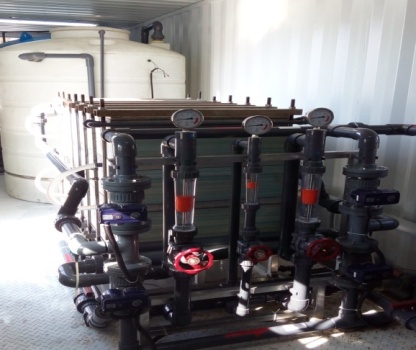

图1  中海石油舟山石化有限公司应用现场

EDR产水水质与循环水补水水质标准（GB/T19923-2005）及中国石化标准、中国石化石油化工院标准对比

项目	中国石化标准	中国石化石油化工院标准	EDR产水
pH	6.5-9.0	7.0-7.8	6.76
CODcr,mg/L	≤60	≤65	27.37
氨氮,mg/L	≤10	＜5	0.11
总碱（CaCO3）mg/L	50-300	80-150	64.34
总硬（CaCO3）mg/L	-	70-170	37.11
电导率，μs/cm	≤1200	＜800	306
Cl-，mg/L	≤200	＜75	24.23
